AEMK Машина для сухого шлифования и очистки

Введение в оборудование:

Это оборудование в основном используется для резки отбракованных стальных заготовок, квадратной стали, двутавровых балок, швеллеров, стальных труб и крупных легких металлических конструкций из стали на металлолом, пригодный для загрузки в печи. Оно идеально подходит для сталелитейных заводов, предприятий цветной металлургии, точного литья и производителей сырья.

Основные технические параметры：

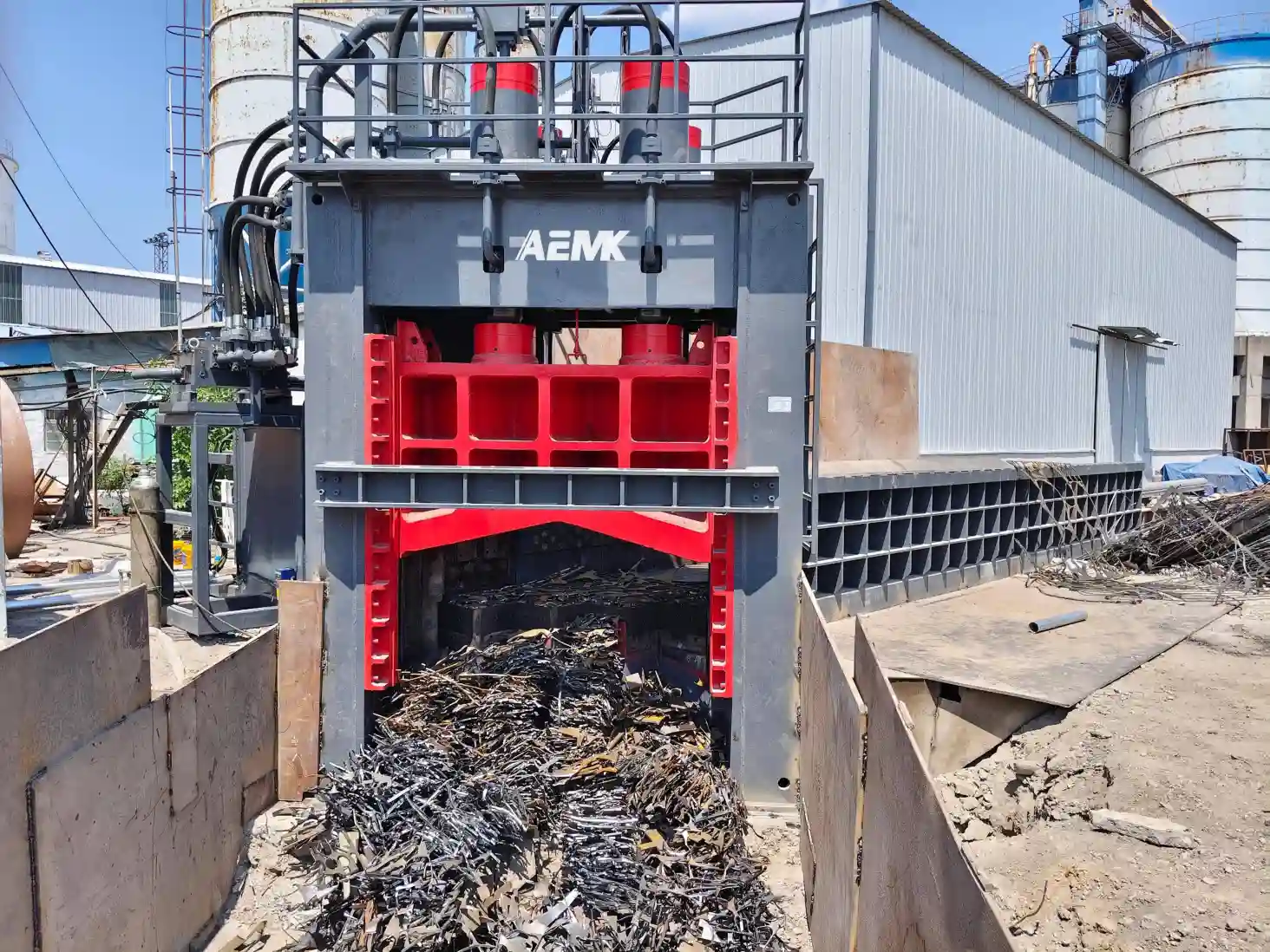

Технические параметры портальных ножниц Q91Y-660 ступенчатых многолезвийных (с сервоприводом)
1	Цилиндр резки	Главный цилиндр	YG380/260-950	Ход	950 мм		330×2=660 тонн
1	Цилиндр резки	Макс. усилие	3300 кН×2	Количество	2 шт.		330×2=660 тонн
2	Прижимной цилиндр	Модель	YG220/160-1100	Ход	1100 мм		110×2=220 тонн
2	Прижимной цилиндр	Макс. усилие	1100 кН×2	Количество	2 шт.		110×2=220 тонн
3	Толкающий цилиндр	Модель	YG200/140-8000	Ход	8000 мм		31 тонна
3	Толкающий цилиндр	Макс. усилие	310 кН	Количество	1 шт.		31 тонна
4	Перекидной цилиндр	Модель	YG180/120-600	Ход	600 мм		55×3=165 тонн
4	Перекидной цилиндр	Макс. усилие	550 кН	Количество	3 шт.		55×3=165 тонн
5	Гидравлическое давление		28.5 МПа (резка) / 10 МПа (подача)
6	Размеры камеры (Д×Ш×В)		8000×1600×1000 мм (с крышкой)
7	Общая ширина реза / число сегментов / минимальный раскрыт		1700 / 4 / 480 мм
8	Ширина × длина выхода материала (регулируется)		400×(100~400) мм
9	Способ подачи		Гидравлический толкатель
10	Мощность основных двигателей		133 кВт
11	Угол резки		10 градусов
12	Максимальный диапазон резки (δb≤450 МПа)		Стальной лист: t30×1600 мм					Среднее положение лезвия
13	Количество резов		Около 4 раз/минуту (теоретическое значение без нагрузки)
14	Сервомотор	Модель	ESMG2-92D20CD-A3A1F	Макс. скорость		2000 об/мин
		Номинальная мощность	92.1 кВт	Количество		1 шт.
		Модель	ESMG2-42D17CD	Макс. скорость		2000 об/мин
		Номинальная мощность	40.9 кВт	Количество		1 шт.
15	Высокоскоростной гидравлический насос	Модель	A4V250+A4V250	Номинальное давление		35 МПа
		Номинальный рабочий объём	500 мл/об	Количество		1 шт.
		Модель	A4V250	Номинальное давление		35 МПа
		Номинальный рабочий объём	250 мл/об	Количество		1 шт.
16	Маслоохладитель	Способ охлаждения	Высокопроизводительный воздушный теплообменник	Количество		1 шт.
17	ПЛК	Siemens (Германия)
18	Гидравлический клапан	Высокопроизводительный интеллектуальный картриджный клапан (Jining Taifeng)
19	Датчик давления	Schneider Electric (оригинальный импорт)
20	Примечания	Объём масла оборудования: около 6000 литров, рекомендуется гидравлическое масло 46# высокого давления и износостойкости; Верхний держатель инструмента выполнен из литой стали;

I. Общие преимущества портальных ножниц AEMK

1. Высокое давление гидросистемы: гидравлическая система портальных ножниц AEMK работает при давлении 28–29 МПа. При этом при той же мощности двигателя достигается самая высокая скорость, что даёт преимущество по производительности.
2. Система управления с режимом быстрой резки: при резке листового металла переключение одним нажатием сокращает холостой ход цилиндра, повышая скорость резки и снижая энергопотребление.
3. Высокая стойкость гидроцилиндров к давлению: корпус цилиндра куется, имеет толстые стенки и минимум дефектов. Испытательное давление 36,5 МПа обеспечивает высокий коэффициент безопасности, цилиндр резки способен длительно работать при 29 МПа.

(Цилиндр резки)

4. Сервомоторы используют ведущий бренд Shenzhen Huichuan. Они проходят строгий контроль качества, обеспечивают стабильность, высокую скорость, большой крутящий момент и долгий срок службы.

(Сервомотор Shenzhen Huichuan)

5. Гидравлический насос — высокоскоростной аксиально-поршневой A4V: отличается стабильным качеством, высокой скоростью, большим рабочим объёмом, низким уровнем шума и низкой вероятностью отказа.

(Высокоскоростной аксиально-поршневой насос)

6. Гидравлический клапанный блок использует высокопроизводительные интеллектуальные картриджные клапаны Jining Taifeng с отличной управляемостью, герметичностью, стойкостью к загрязнениям, быстрым откликом и высокой стабильностью.

(Гидравлический клапанный блок Jining Taifeng)

II. Подробное описание портальных ножниц Q91Y-660 ступенчатых многолезвийных

1. Уширенная и удлинённая V-образная структура направляющих обеспечивает плотное прилегание внутренних и внешних салазок, равномерное распределение нагрузки и точное ведение верхнего держателя лезвия, предотвращая проскальзывание. Высокопрочные литые медные направляющие в четырёх углах верхнего держателя обладают хорошей износостойкостью, низким сопротивлением и длительным сроком службы. Стальные треугольные направляющие портала инкрустированы износостойкими абразивными пластинами. Автоматический насос смазки обслуживает направляющие во время работы.

2. Салазки прижимного механизма выполнены в виде рельефной «стиральной доски», что обеспечивает плавность работы и долговечность.

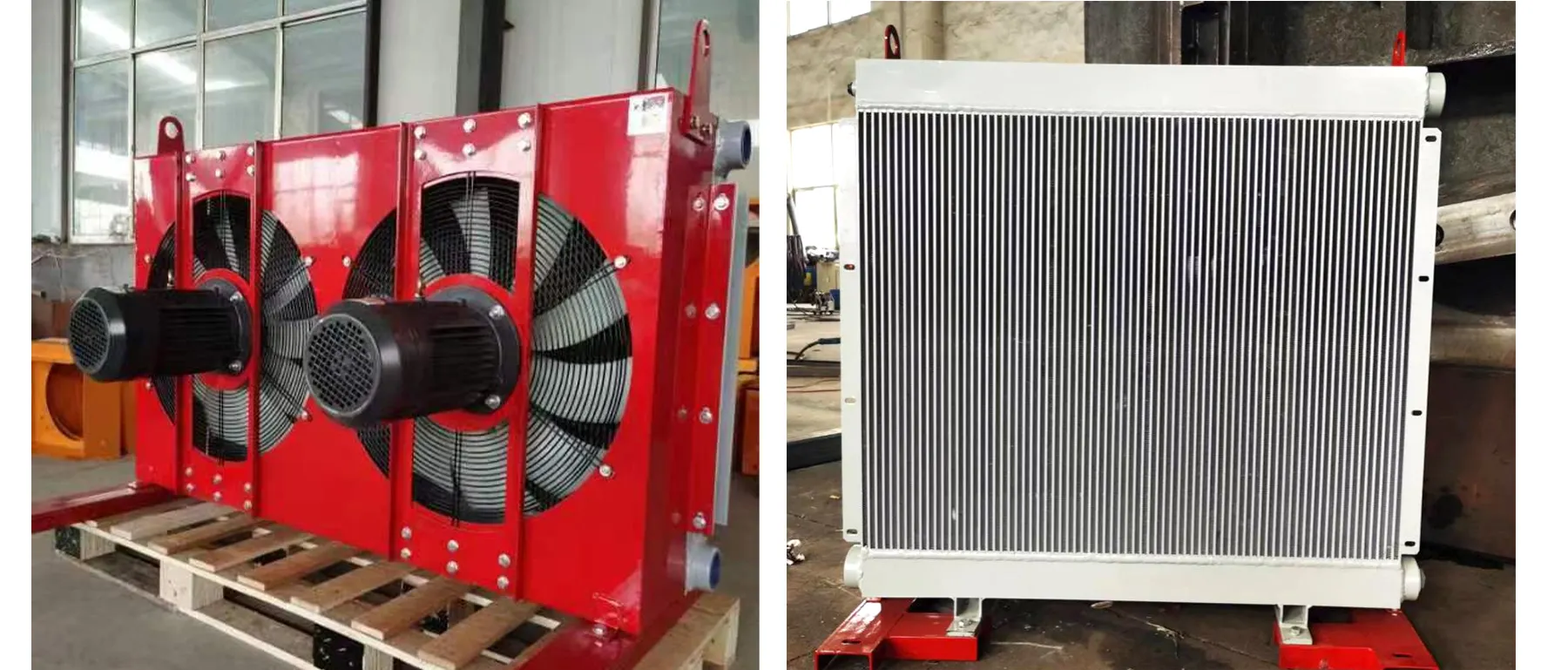

3. Система охлаждения гидравлического масла использует пластинчато-рёберный радиатор. По сравнению с водяным охлаждением он занимает меньше места, не требует водных ресурсов и не образует сточных вод, соответствуя экологическим требованиям. Радиатор воздушного охлаждения имеет высокий запас прочности и рассеивает тепло в 2–2,5 раза больше номинального, обеспечивая отличное охлаждение.

4. Силовая система использует сервомотор и оптимизированную конструкцию, повышающую механический КПД и энергоэффективность по сравнению с традиционными моторами и сокращающую потери энергии в режиме ожидания материала. Экономия электроэнергии достигает 30–40% при той же производительности.

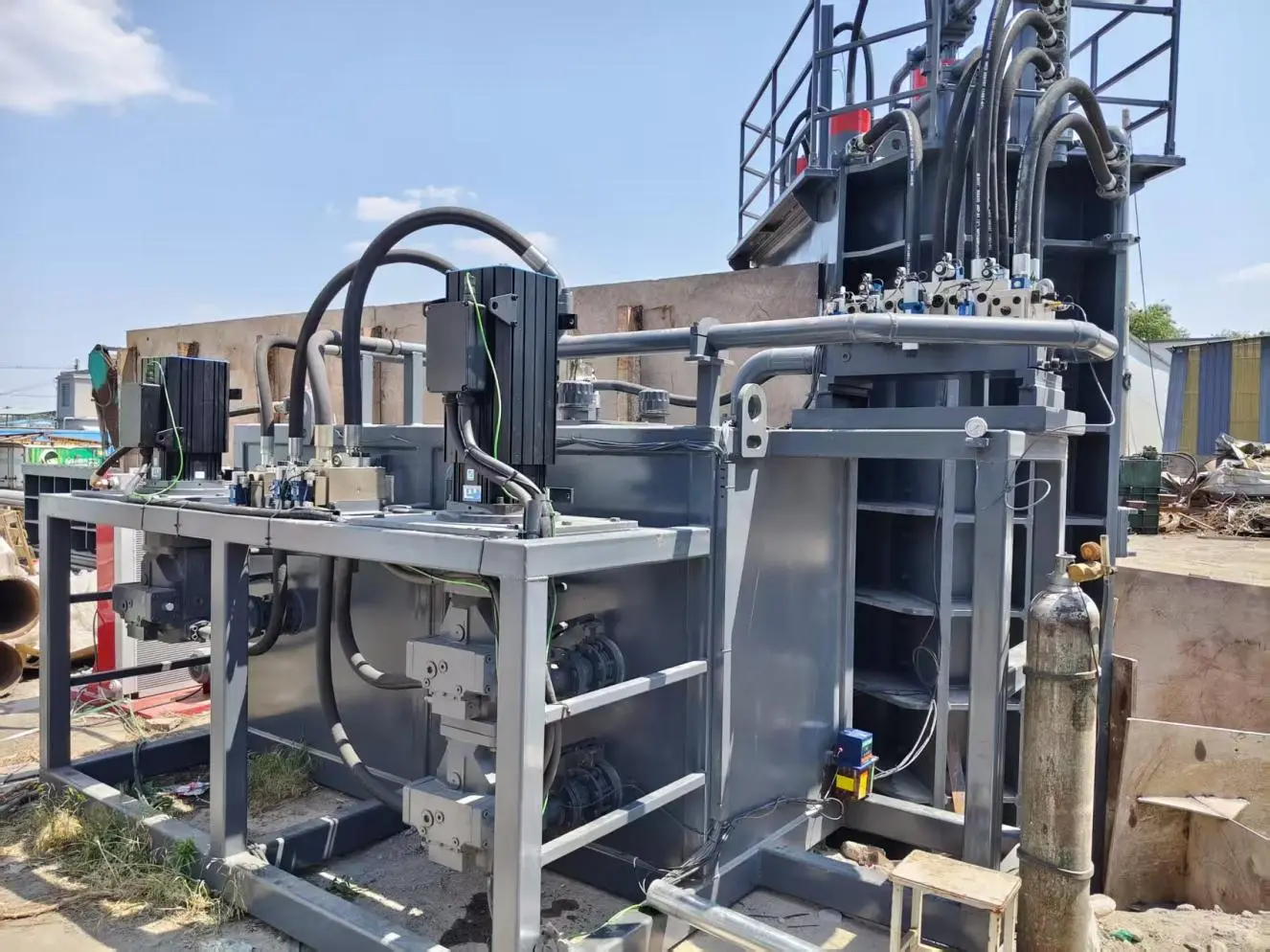

(Насосная станция портальных ножниц на 660 тонн)

5. Перед сваркой кромки стальных листов скосаны; применяется многослойная многопроходная сварка, обеспечивающая хорошее проплавление и надёжный шов. Сварка гидравлических трубопроводов выполняется по специальной технологии, после чего проводится дефектоскопия для гарантии отсутствия дефектов. Трассировка трубопроводов учитывает гидравлическое сопротивление, что обеспечивает аккуратный вид и минимальные потери давления.

6. Оборудование оснащено полностью автоматической системой управления. Основные компоненты — ПЛК и сенсорная панель Siemens (Германия). Параметры контролируются автоматически, управление простое и удобное.

7. Параметры работы и состояние оборудования отображаются на интерфейсе, что упрощает мониторинг, обслуживание и наладку. Весь процесс не требует ручного вмешательства: запуск и остановка производятся одной кнопкой, можно независимо запускать один или несколько двигателей, полностью реализуя автоматический контроль. Система проста для обучения операторов.
Параметры, такие как прижим материала и высота подъёма держателя лезвия, можно задавать, чтобы избежать излишнего холостого хода, повысить эффективность резки и производительность и предотвратить потери энергии.

(Интерфейс системы управления)

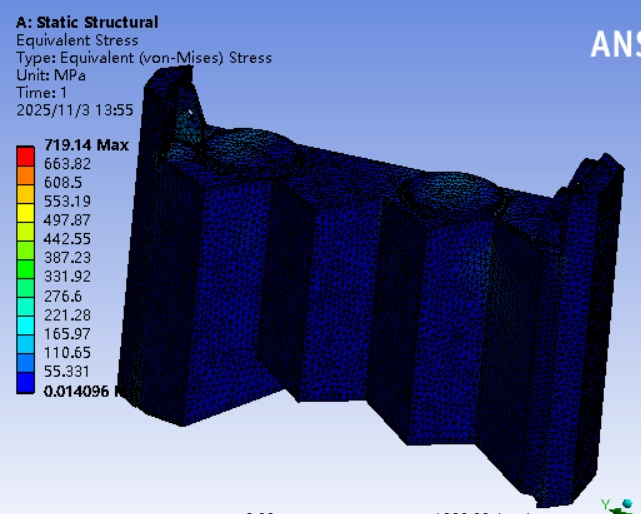

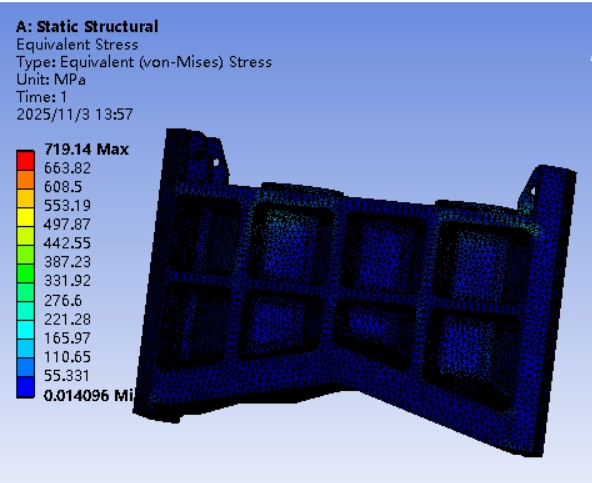

8. Основная рама прошла расчёт напряжений и практическую проверку, обладает высоким коэффициентом запаса прочности и надёжностью.

9. Все гидравлические трубопроводы сварены по технологии высоконапорной сварки. Торцы скосены с обеих сторон, корневой шов выполняется аргонодуговой сваркой, сверху наносится слой MIG. После 24‑часового испытания высоким давлением проводится травление для удаления примесей с внутренней поверхности, что обеспечивает чистоту системы и её долговременную стабильную работу.

(Скос на обеих сторонах стальной трубы)

(После травления и фосфатирования внутренней поверхности стальной трубы)

10. Компания располагает крупногабаритными портальными фрезерными и другим обрабатывающим оборудованием, что позволяет выполнять высокоточную обработку всей портальной конструкции и гарантировать качество продукции.
