AEMK Машина для сухого шлифования и очистки

Введение в оборудование:

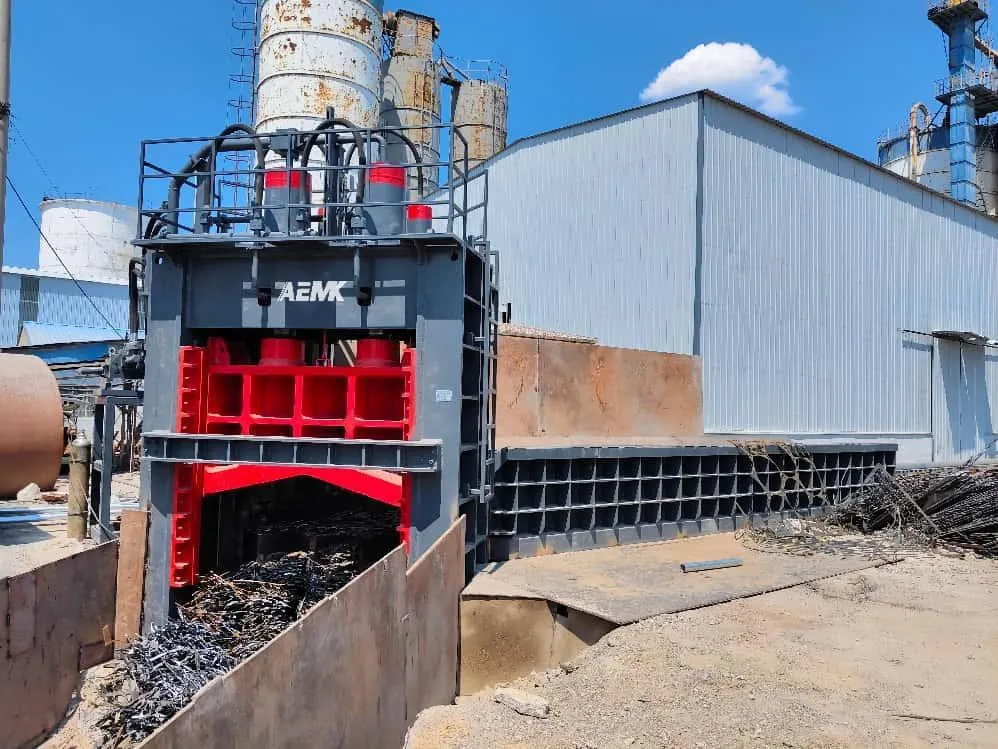

Это оборудование в основном используется для резки отбракованных стальных заготовок, квадратной стали, двутавровых балок, швеллеров, стальных труб и крупных легких металлических конструкций из стали на металлолом, пригодный для загрузки в печи. Оно идеально подходит для сталелитейных заводов, предприятий цветной металлургии, точного литья и производителей сырья.

Основные технические параметры：

Технические параметры портальных ножниц Q91Y-800 ступенчатых многолезвийных (с сервоприводом)
1	Цилиндр резки	Главный цилиндр	YG420/280-1160		Ход	1160 мм		400×2=800 тонн
1	Цилиндр резки	Макс. усилие	4000 кН×2		Количество	2 шт.		400×2=800 тонн
2	Прижимной цилиндр	Модель	YG250/180-1510		Ход	1510 мм		150×2=300 тонн
2	Прижимной цилиндр	Макс. усилие	1500 кН×2		Количество	2 шт.		150×2=300 тонн
3	Толкающий цилиндр	Модель	YG250/180-8000		Ход	8000 мм		49 тонн
3	Толкающий цилиндр	Макс. усилие	490 кН		Количество	1 шт.		49 тонн
4	Перекидной цилиндр	Модель	YG180/120-600		Ход	600 мм		55×3=165 тонн
4	Перекидной цилиндр	Макс. усилие	550 кН		Количество	3 шт.		55×3=165 тонн
5	Гидравлическое давление		28.5 МПа (резка) / 10 МПа (подача)
6	Размеры камеры (Д×Ш×В)		8000×2000×900 мм (с крышкой)
7	Общая ширина реза / число сегментов / минимальное отверстие резки		2100 / 5 / 600 мм
8	Ширина × длина выхода материала (регулируется)		400×(100~400) мм
9	Способ подачи		Гидравлический толкатель
10	Мощность основных двигателей		2×92 кВт
11	Максимальный диапазон резки (δb≤450 МПа)		Стальной лист: 4 слоя, T10×1600 мм						Среднее положение лезвия
12	Количество резов		Около 3 раз/минуту (теоретическое значение без нагрузки)
13	Сервомотор	Модель	ESMG2-92D20CD-A3A1F		Макс. скорость		2000 об/мин
13	Сервомотор	Номинальная мощность	92 кВт		Количество		2 шт.
14	Высокоскоростной гидравлический насос	Модель	A4VS0250+A4VS0250		Номинальное давление		35 МПа
14	Высокоскоростной гидравлический насос	Номинальный рабочий объём	500 мл/об		Количество		2 шт.
15	Маслоохладитель	Способ охлаждения		Высокопроизводительный воздушный теплообменник		Количество		1 шт.
15	Маслоохладитель	Номинальное давление		1.6 МПа		Холодопроизводительность		50000 ккал
16	ПЛК	Siemens (Германия)
17	Гидравлический клапан	Высокопроизводительный интеллектуальный картриджный клапан (Jining Taifeng)
18	Датчик давления	Schneider Electric (оригинальный импорт)
19	Примечания	Объём масла оборудования: около 8000 литров, рекомендуется гидравлическое масло 46# высокого давления и износостойкости; Верхний держатель инструмента изготовлен из литой стали;

I. Общие преимущества портальных ножниц AEMK

1. Высокое давление гидросистемы: гидравлическая система портальных ножниц AEMK работает при давлении резки 28–29 МПа. При сохранении расчётного усилия цилиндра достигается наибольшая скорость при той же мощности двигателя, что даёт преимущество по скорости и производительности.
2. Система управления с режимом быстрой резки: при резке листового металла переключение одним нажатием в быстрорежущий режим сокращает холостой ход цилиндра, повышая скорость реза и выход продукции, одновременно снижая энергопотребление.
3. Высокая стойкость гидроцилиндров к давлению: корпус цилиндра куется, имеет толстые стенки и минимум дефектов, благодаря чему выдерживает высокие нагрузки. Испытательное давление — 36,5 МПа, что обеспечивает высокий запас прочности. Цилиндр резки способен длительно работать при рабочем давлении 29 МПа.

(Цилиндр резки)

4. Сервомотор: используется ведущий в отрасли бренд высокомощных гидравлических сервоприводов Shenzhen Huichuan. Двигатели проходят строгий контроль качества, обеспечивают стабильность работы, высокую скорость, большой крутящий момент и длительный срок службы.

(Сервомотор Shenzhen Huichuan)

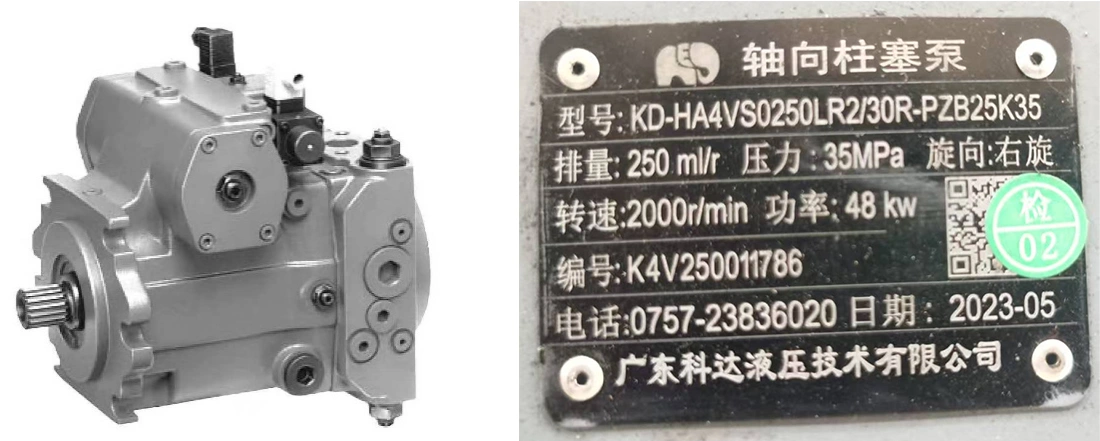

5. Гидравлический насос использует высокоскоростной аксиально-поршневой насос серии A4V, отличающийся стабильным качеством, высокой скоростью, большим рабочим объёмом, низким уровнем шума и низкой вероятностью отказа.

(Аксиально-поршневой насос Guangdong Keda)

6. Гидравлический клапанный блок использует высокопроизводительный интеллектуальный картриджный клапан Jining Taifeng с хорошей управляемостью, герметичностью, устойчивостью к загрязнениям, быстрым откликом, высокой эффективностью и стабильностью.

(Гидравлический клапанный блок Jining Taifeng)

II. Подробное описание портальных ножниц Q91Y-800 ступенчатых многолезвийных

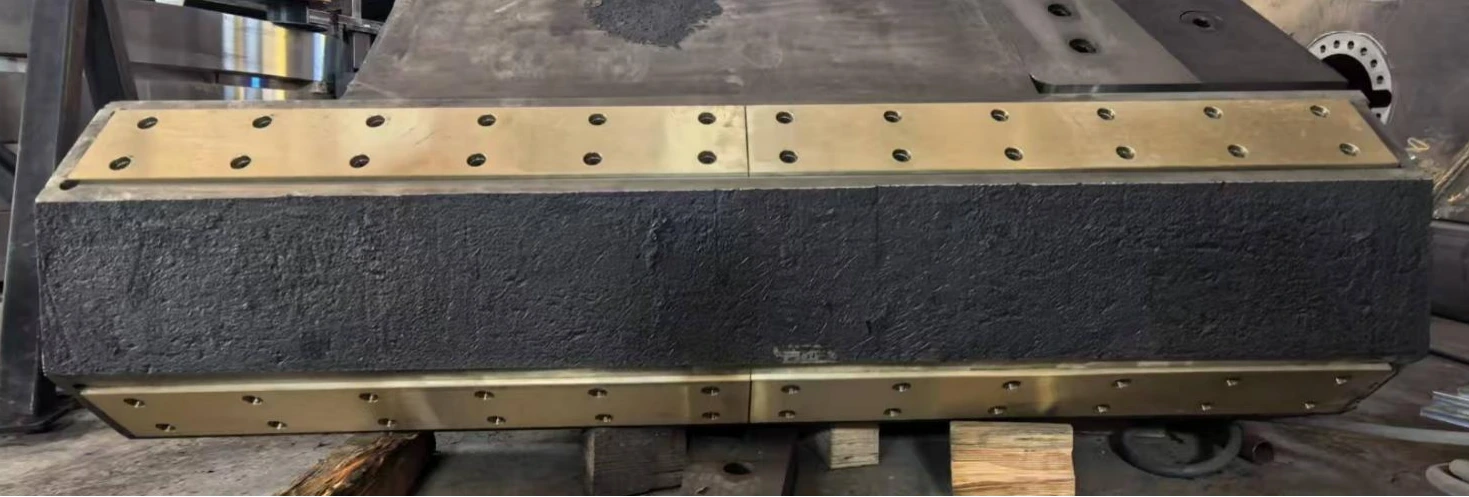

1. Уширенная и удлинённая V-образная структура направляющих обеспечивает плотное прилегание внутренних и внешних салазок, равномерное распределение нагрузки и точное ведение верхнего держателя лезвия, исключая его проскальзывание. Высокопрочные литые медные направляющие, встроенные в четырёх углах верхнего держателя, обладают высокой износостойкостью, низким сопротивлением и длительным сроком службы. Стальные треугольные направляющие в углах портала инкрустированы износостойкими абразивными стальными пластинами. Во время работы автоматический насос обеспечивает смазку внутренних и внешних направляющих.

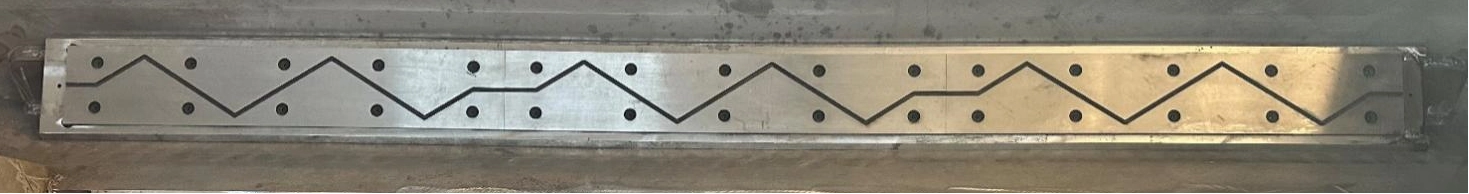

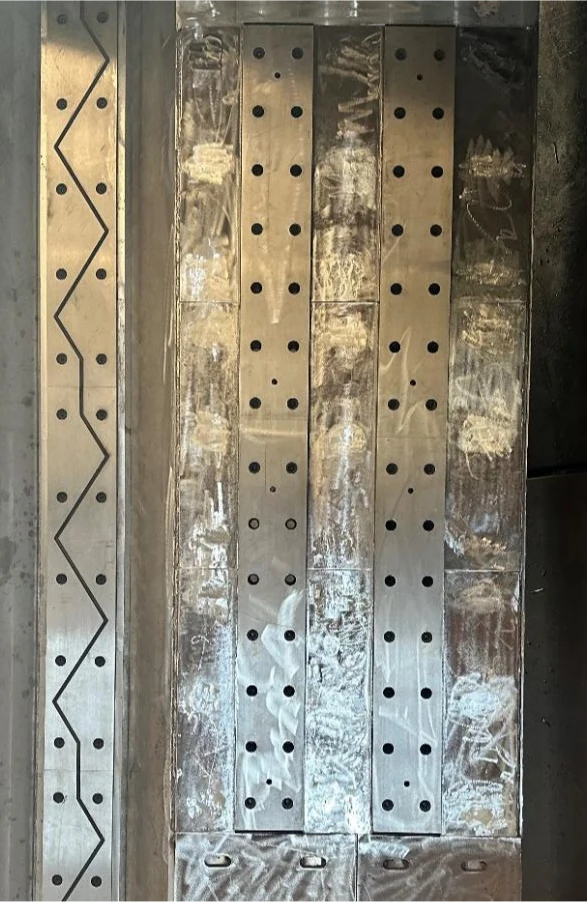

2. Салазки прижимного механизма выполнены с рельефом «стиральная доска», что обеспечивает плавность хода и долговечность узла.

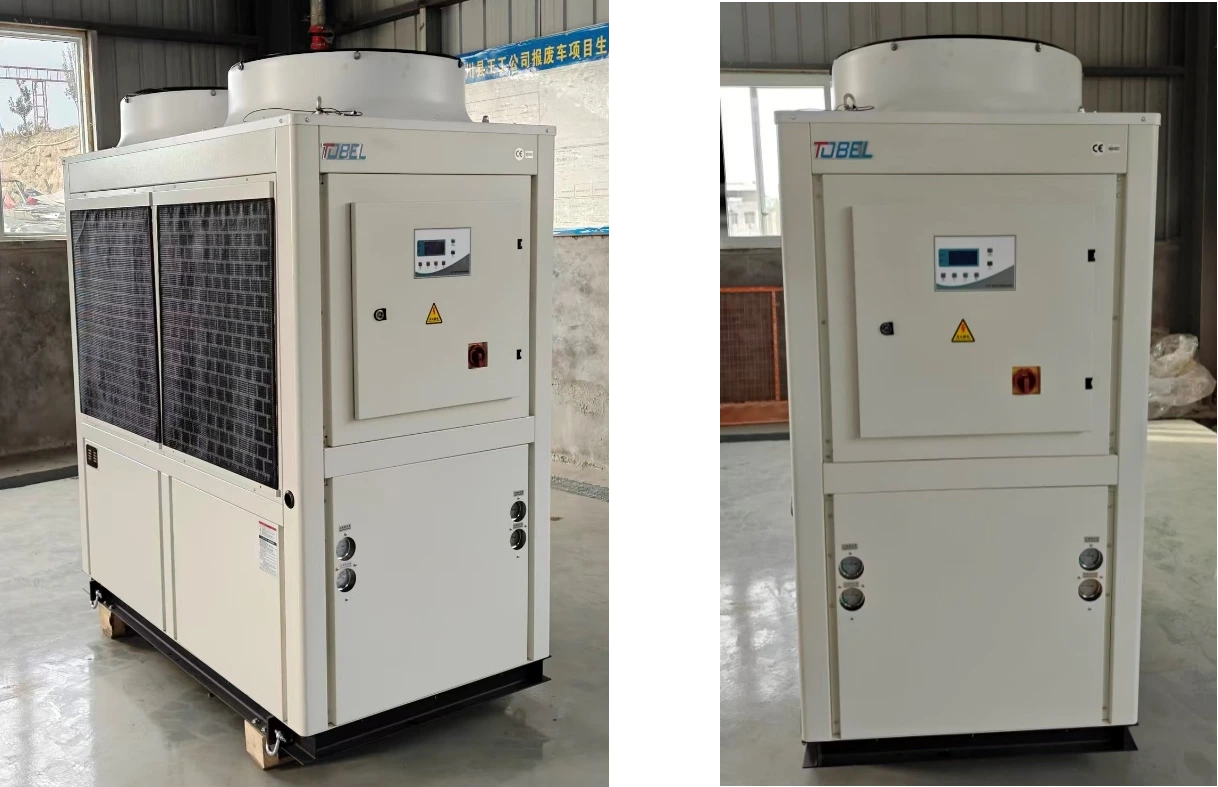

3. Система охлаждения гидравлического масла использует компрессорное охлаждение, обеспечивая высокий эффект охлаждения, устойчивость к внешним условиям и компактность. Компрессор автоматически запускается и останавливается в зависимости от заданной температуры масла; по сравнению с водяным охлаждением отсутствуют потери и загрязнение водных ресурсов, что делает систему более экологичной.

4. Силовая система использует сервомотор и оптимизирована по конструкции, что повышает механический КПД и энергоэффективность по сравнению с традиционными двигателями, снижая потери энергии в режиме ожидания материала. Экономия электроэнергии достигает 30–40% при одинаковой производительности.

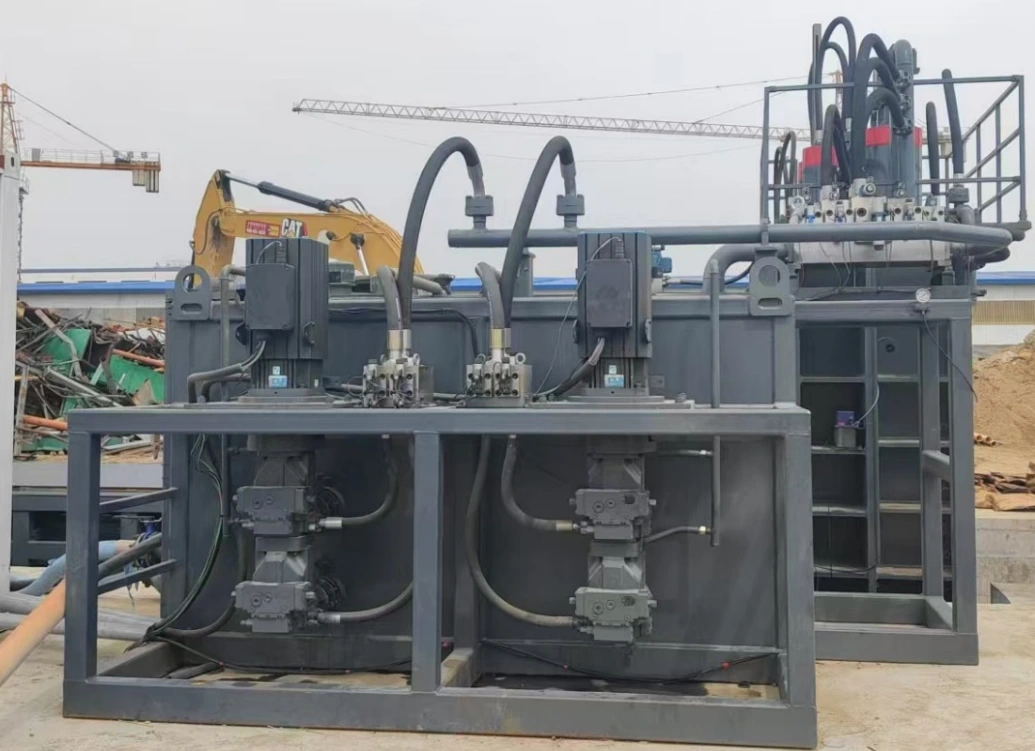

(Насосная станция портальных ножниц на 800 тонн)

5. Перед сваркой кромки стальных листов скосаны; применяется многослойная многопроходная сварка, обеспечивающая качественное проплавление и надёжность изделия. Сварка гидравлических трубопроводов выполняется по специальной технологии, после чего проводится дефектоскопия для подтверждения отсутствия дефектов. Трассировка трубопроводов учитывает гидравлическое сопротивление, что обеспечивает аккуратный внешний вид и малое падение давления.

6. Оборудование оснащено полностью автоматической системой управления. Основные компоненты — ПЛК и сенсорный экран Siemens (Германия). Рабочие параметры контролируются автоматически, управление простое и легко осваивается.

7. Параметры работы и состояние оборудования наглядно отображаются на интерфейсе, что упрощает мониторинг, обслуживание и наладку. Процесс не требует лишнего ручного вмешательства: запуск и остановка осуществляются одной кнопкой, есть возможность независимо включать один или несколько двигателей, что обеспечивает полностью автоматическую работу и простоту для операторов.
Параметры, такие как прижим материала и высота подъёма держателя лезвия, можно настраивать для предотвращения избыточного холостого хода. Настройка под фактический материал повышает эффективность и производительность резки и предотвращает потери энергии.

(Интерфейс системы управления)

8. Основная рама прошла расчёт напряжений и практическую проверку, обладает высоким коэффициентом запаса прочности и устойчивостью к нагрузкам.

9. Все гидравлические трубопроводы свариваются по технологии сварки труб под высоким давлением. Торцы со стороны шва имеют скос, корневой слой выполняется аргонодуговой сваркой, поверх наносится защитный слой MIG. После 24‑часового испытания высоким давлением проводится травление для удаления примесей с внутренней поверхности, что обеспечивает чистоту гидросистемы и её долговременную стабильную работу.

(Скос на обеих сторонах стальной трубы)

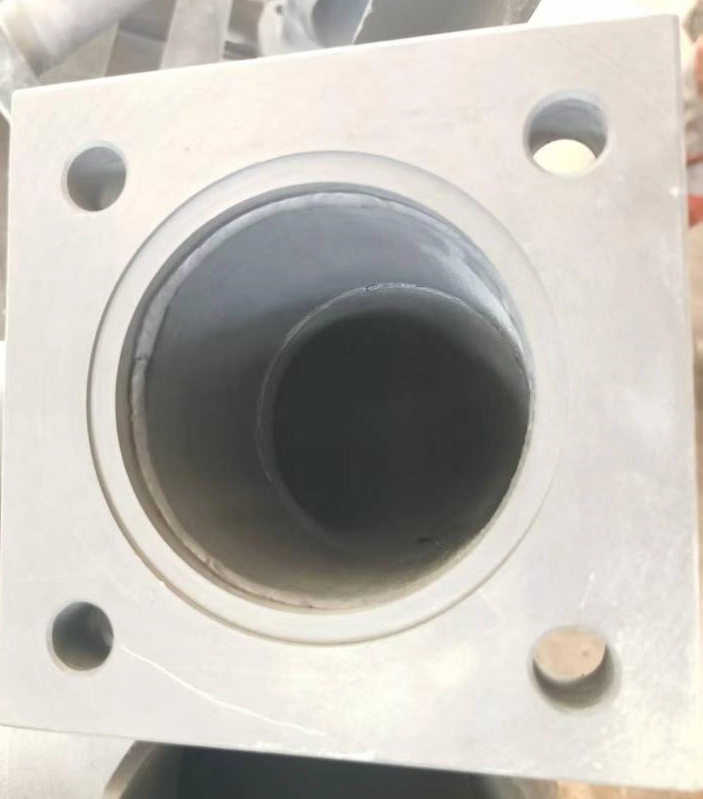

(После травления и фосфатирования внутренней поверхности стальной трубы)

10. Компания располагает крупными портальными фрезерными и другим обрабатывающим оборудованием, что позволяет выполнять высокоточную обработку всей портальной конструкции и гарантировать качество оборудования.
