Введение в оборудование:

Это оборудование в основном используется для резки отбракованных стальных заготовок, квадратной стали, двутавровых балок, швеллеров, стальных труб и крупных легких металлических конструкций из стали на металлолом, пригодный для загрузки в печи. Оно идеально подходит для сталелитейных заводов, предприятий цветной металлургии, точного литья и производителей сырья.

Основные технические параметры：

I. Технические параметры портальных ножниц Q91Y-660 для переработки металлолома
1	Цилиндр резки	Главный цилиндр	YG380/260-900		Ход	900 мм		330×2=660 тонн
1	Цилиндр резки	Макс. усилие	3300 кН×2		Количество	2 шт.		330×2=660 тонн
2	Прижимной цилиндр	Модель	YG200/140-1000		Ход	1000 мм		75×2=150 тонн
2	Прижимной цилиндр	Макс. усилие	750 кН×2		Количество	2 шт.		75×2=150 тонн
3	Толкающий цилиндр	Модель	YG200/140-6000		Ход	6000 мм		50 тонн
3	Толкающий цилиндр	Макс. усилие	250 кН		Количество	1 шт.		50 тонн
4	Перекидной цилиндр	Модель	YG140/100-550		Ход	550 мм		38×2=76 тонн
4	Перекидной цилиндр	Макс. усилие	380 кН		Количество	2 шт.		38×2=76 тонн
5	Размеры камеры (Д×Ш×В)		6000×1600×900 мм (с крышкой)
6	Длина реза / минимум / максимум раскрытия		1700 мм / 540 мм / 850 мм
7	Способ подачи		Гидравлический толкатель
8	Мощность основных двигателей		133 кВт
9	Угол резки		11 градусов
10	Максимальный диапазон резки (δb≤450 МПа)	Круглая сталь: φ145 мм				Среднее положение лезвия
		Квадратная сталь: 130×130 мм
		Стальной лист: 60×1600 мм
11	Количество резов		4 раза/минуту (теоретическое значение без нагрузки)
12	Сервомотор	Модель	ESMG2-92D20CD	Макс. скорость	2000 об/мин		Бренд: Shenzhen Huichuan
		Номинальная мощность	92.1 кВт	Количество	1 шт.
		Модель	ESMG2-42D17CD	Макс. скорость	2000 об/мин
		Номинальная мощность	40.9 кВт	Количество	1 шт.
13	Высокоскоростной гидравлический насос	Модель	A4V250+250	Номинальное давление	35 МПа		Бренд: Guangdong Keda
		Номинальный рабочий объём	500 мл/об	Количество	1 шт.
		Модель	A4V250	Номинальное давление	35 МПа
		Номинальный рабочий объём	250 мл/об	Количество	1 шт.
14	Маслоохладитель	Тип охлаждения	Пластинчато-рёберный воздушный радиатор (высокий расход)	Количество	1 шт.
14	Маслоохладитель	Тип охлаждения	Пластинчато-рёберный воздушный радиатор (высокий расход)	Количество	1 шт.
15	ПЛК	Siemens (Германия)
16	Гидравлический клапан	Jining Taifeng, высокопроизводительный интеллектуальный картриджный клапан.
17	Датчик давления	Schneider Electric (оригинальный импорт)
18	Примечания	Объём масла оборудования: около 5000 литров, рекомендуется гидравлическое масло 46# высокого давления и износостойкости. Верхний держатель инструмента изготовлен методом литья. На площадке заказчика необходимо закрытое кондиционируемое помещение для защиты сервоконтроллера.

Общие преимущества портальных ножниц AEMK

1. Высокое давление гидросистемы: гидравлическая система портальных ножниц AEMK работает при давлении 28–29 МПа. При той же мощности двигателя достигается самая высокая скорость, что обеспечивает преимущество по производительности.
2. Система управления с режимом быстрой резки: при обработке листового металла переключение одним нажатием сокращает холостой ход цилиндра, повышая скорость резки и снижая энергопотребление.
3. Высокая стойкость гидроцилиндров к давлению: корпус цилиндра куется, имеет толстые стенки и минимум дефектов, благодаря чему выдерживает высокие нагрузки. Испытательное давление 36,5 МПа обеспечивает высокий запас прочности, цилиндр резки может длительно работать при 29 МПа.

(Цилиндр резки)

4. Сервомотор от Shenzhen Huichuan, ведущего бренда высокомощных гидравлических сервоприводов. Двигатели проходят строгий контроль качества, обеспечивают стабильность, высокую скорость, большой крутящий момент и длительный срок службы.

(Сервомотор Shenzhen Huichuan)

5. Гидравлический насос использует высокоскоростной аксиально-поршневой насос серии A4V: стабильное качество, высокая скорость, большой рабочий объём, низкий уровень шума и малая вероятность отказа.

(Высокоскоростной аксиально-поршневой насос)

6. Гидравлический клапанный блок использует высокопроизводительный интеллектуальный картриджный клапан Jining Taifeng с хорошей управляемостью, герметичностью, стойкостью к загрязнениям, быстрым откликом, высокой эффективностью и стабильностью.

(Гидравлический клапанный блок Jining Taifeng)

Подробное описание гидравлических портальных ножниц AEMK

1. Широкая V-образная структура направляющих обеспечивает плотное прилегание внутренних и внешних салазок и равномерное распределение усилия. Внутренняя износостойкая литая медная направляющая имеет низкое сопротивление и длительный срок службы. Внешние треугольные направляющие в четырёх углах портала инкрустированы износостойкими стальными пластинами. Автоматический насос смазки обслуживает обе направляющие во время работы.

2. Прижимной механизм выполнен в виде рельефной «стиральной доски», что обеспечивает плавную работу и долговечность.

3. Система охлаждения гидравлического масла использует пластинчато-рёберный радиатор, который по сравнению с водяным охлаждением занимает меньше места, не требует воды и не образует сточных вод, что соответствует экологическим требованиям. Воздушный радиатор имеет высокий запас прочности и обеспечивает теплоотдачу в 2–2,5 раза выше номинальной.

4. Силовая система использует сервомотор и оптимизированную конструкцию, повышающую эффективность и снижaющую потери энергии, что обеспечивает до 40% экономии при той же производительности.

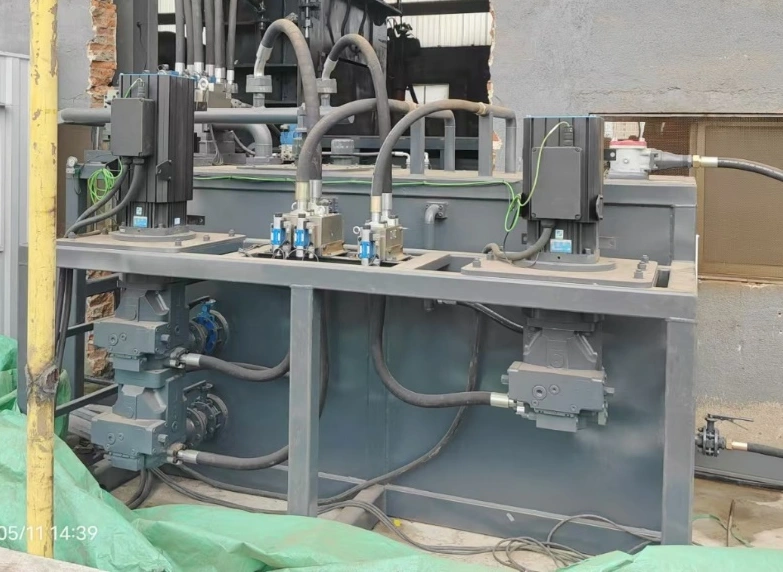

(Насосная станция портальных ножниц на 500 тонн)

5. Перед сваркой кромки стальных листов скосаны, используется многослойная многопроходная сварка для обеспечения качественного проплавления и надёжности шва.

6. Вся портальная рама сначала сваривается и обрабатывается отдельно сверху, снизу, слева и справа, затем собирается и проваривается целиком, что обеспечивает точность и плавность хода ползунов.

7. Оборудование оснащено полностью автоматической системой управления на базе ПЛК и сенсорной панели Siemens, параметры контролируются автоматически, управление простое для обучения.

8. Параметры работы и состояние оборудования наглядно отображаются на интерфейсе, что упрощает мониторинг, обслуживание и наладку. Весь процесс не требует ручного вмешательства: запуск/остановка одной кнопкой, можно независимо включать один или несколько двигателей, полностью реализуя автоматическое управление. Также есть режим быстрой резки, включаемый одной кнопкой, чтобы избежать излишних холостых ходов и повысить эффективность без лишних энергозатрат.

(Интерфейс системы управления)

9. Основная рама прошла расчёт напряжений и практическую проверку, обладает высоким запасом прочности и долговечностью.

10. Все гидравлические линии сварены по технологии высоконапорной сварки: торцы скосены с обеих сторон, корневой шов выполняется аргонодуговой сваркой, сверху — слой MIG. После травления удаляются примеси на внутренней поверхности, что гарантирует чистоту системы и стабильную работу.

(Скос на обеих сторонах стальной трубы)

(После травления и фосфатирования внутренней поверхности стальной трубы)

11. Компания располагает крупными портальными фрезерными и другим обрабатывающим оборудованием, что обеспечивает высокоточную обработку всей портальной конструкции и высокое качество оборудования.

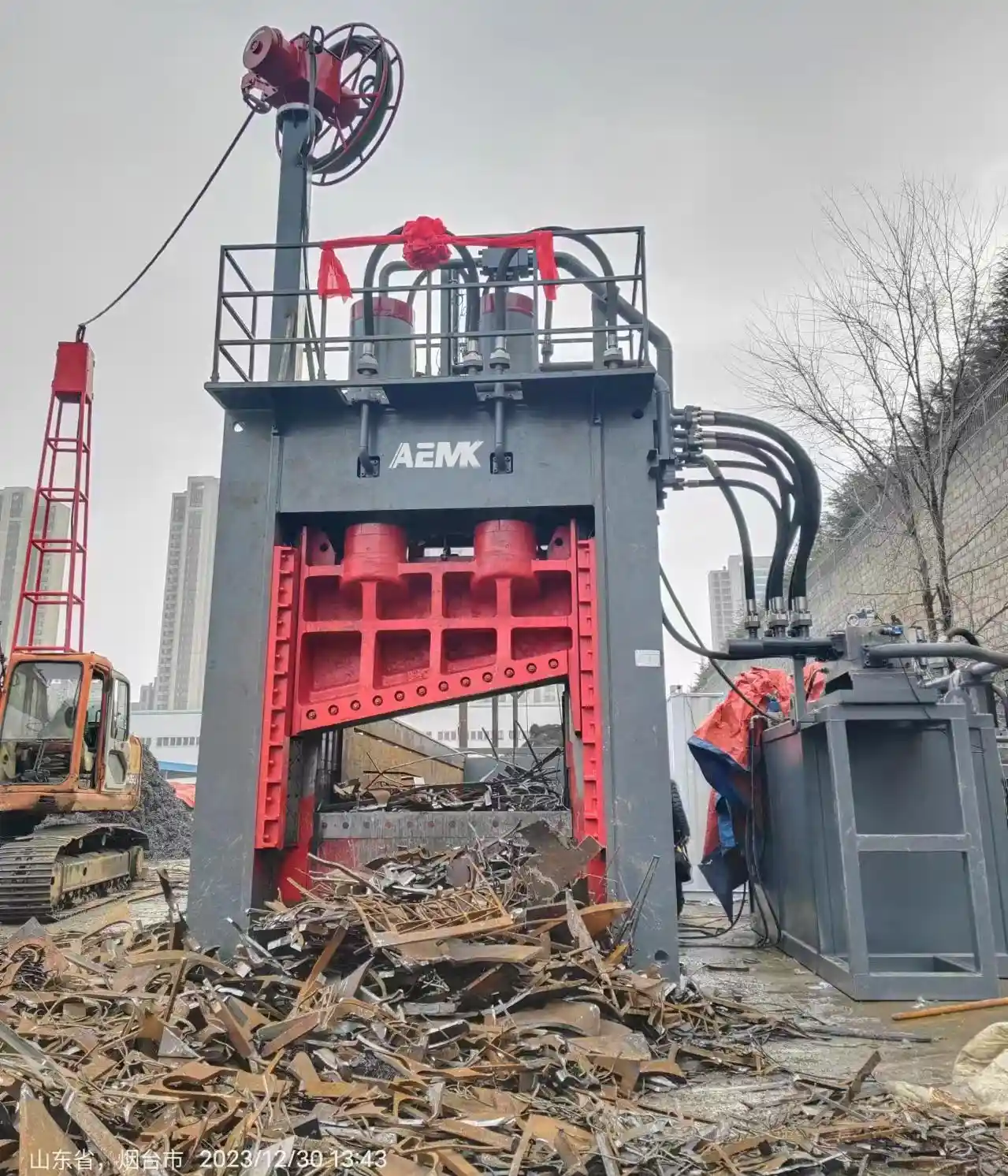

Портальные ножницы AEMK Q91Y-660 для переработки металлолома
