Основные характеристики
| ДВИГАТЕЛЬ | |
| Модель | Cummins |
| Количество цилиндров | 6 |
| Диаметр цилиндра и ход поршня | Φ130mmx160mm |
| Номинальная мощность | 331kW/1,800rpm |
| Роторная система | |
| Режим привода | Гидравлический привод |
| Редукционный механизм | Планетарный редуктор |
| Рабочий тормоз вращения | Мокрый многодисковый тормоз |
| Скорость вращения | 8.0rpm |
| Устройство привода и тормоз | |
| Рулевое управление | Интегрированное управление педалью и рычагом |
| Режим привода | Гидравлический привод |
| Рабочий двигатель | Аксиально-поршневой гидравлический двигатель |
| Скорость движения (высокая/низкая) | 4.1/3.3km/hr |
| Рабочий тормоз | Гидравлический тормоз |
| Стояночный тормоз | Мокрый многодисковый тормоз |
| Рабочая масса | |
| Гусеницы | 600mm |
| Рабочая масса | 64,100kg |
| Давление на грунт | 1.08kg/cm² |
| Главный насос | |
| Тип | Аксиально-поршневой насос переменного рабочего объема |
| Максимальный расход | 4×230L/min |
| Цилиндр | |
| Стрела | 2-180×125×1,750mm |
| Рукоять | 1-200×140×1,879mm |
| Ковш | 1-185×130×1,465mm |
| Максимальное усилие копания (ISO) | |
| Рукоять | 27.1/28.8ton |
| Ковш | 31.7/33.6ton |
| Емкость топливного бака | |
| Топливный бак | 760L |
| Ходовая часть | |
| Центральная рама | X-образная рама |
| Рама гусеницы | Коробчатая конструкция |
| Уплотнение гусеницы | Самосмазочные гусеницы |
| Регулировка гусеницы (высокая/низкая) | Смазочный натяжитель |
| Количество башмаков гусеницы | 52 на сторону |
| Ролики поезда | 3 на сторону |
| ролик | 9 на сторону |
Технические параметры
| Модель | DX680LC-C | ||

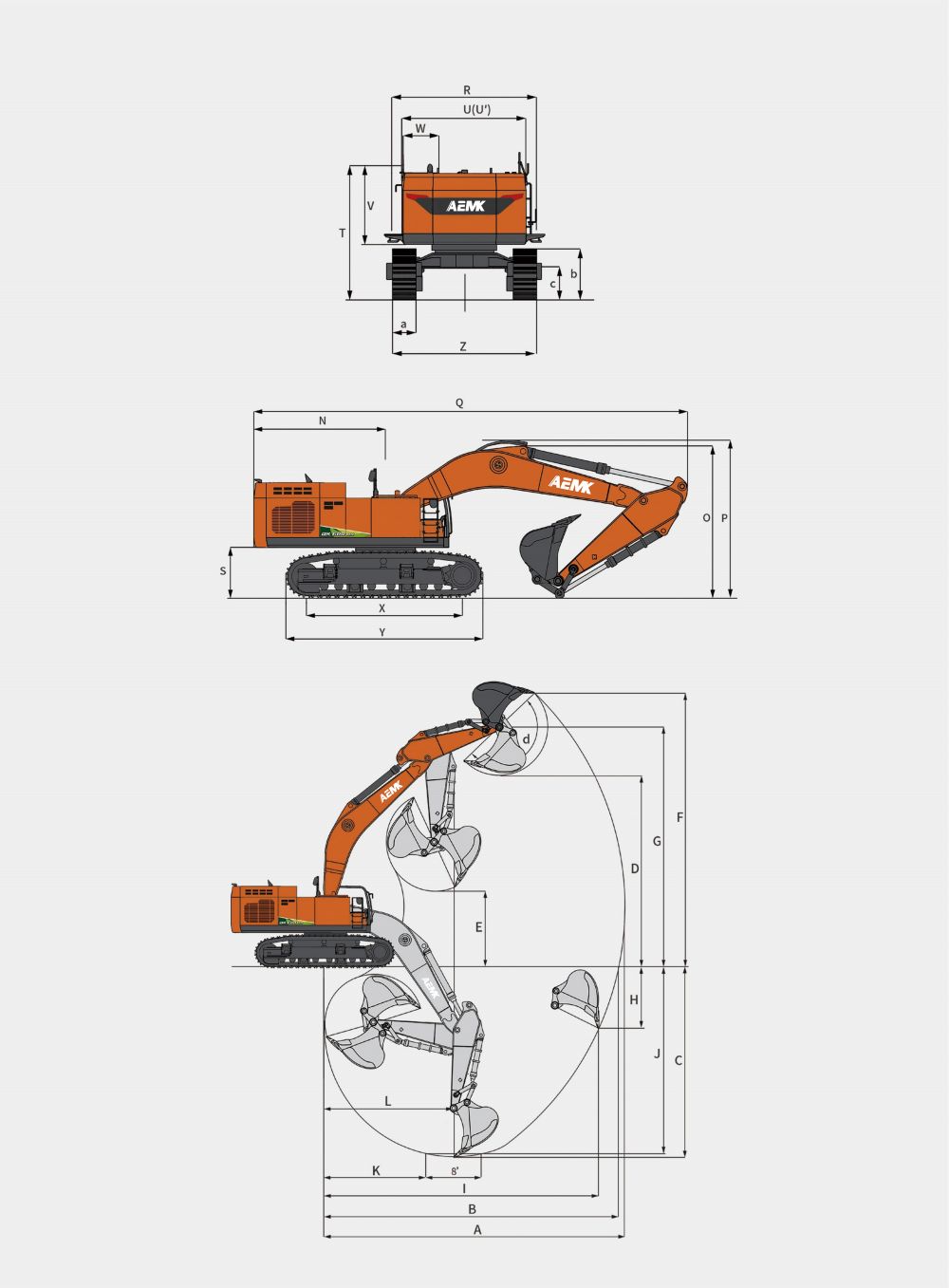

| Размеры | |||
| Стрела | (mm) | 6.65 | |
| Рукоять | (mm) | 2.90 | |
| Транспортная высота (до верха стрелы) | O | (mm) | 4,885 |
| Транспортная высота (до верха шланга) | P | (mm) | 4,990 |
| Транспортная длина | Q | (mm) | 12,145 |
| Транспортная ширина | R | (mm) | 3,900 |
| Дорожный просвет для противовеса | S | (mm) | 1,430 |
| Габаритная высота (до верха кабины) | T | (mm) | 3,420 |
| Ширина поворотной платформы | U | (mm) | 3,200 |
| Ширина поворотной платформы (CAT WALK) | U' | (mm) | 3,810 |
| Высота кабины (над поворотной платформой) | V | (mm) | 1,900 |
| Габаритная ширина кабины | W | (mm) | 1,010 |
| Расстояние между направляющими и ведущими колесами | X | (mm) | 4,600 |
| Длина гусеницы | Y | (mm) | 5,695 |
| Габаритная ширина (втянутые/выдвинутые гусеницы) | Z | (mm) | 3,340/3,900 |
| Ширина гусеницы | a | (mm) | 600 |
| Высота гусеницы | b | (mm) | 1,230 |
| Минимальный дорожный просвет | c | (mm) | 790 |
| Рабочий диапазон | |||
| Максимальный диапазон копания | A | (mm) | 11,432 |
| Максимальное расстояние копания на земле | B | (mm) | 11,137 |
| Максимальная глубина копания | C | (mm) | 6,975 |
| Максимальная высота загрузки | D | (mm) | 7,145 |
| Минимальная высота загрузки | E | (mm) | 3,205 |
| Максимальная высота копания | F | (mm) | 10,710 |
| Максимальная высота пальца ковша | G | (mm) | 9,190 |
| Максимальная глубина копания вертикальной стрелы | H | (mm) | 3,215 |
| Максимальный вертикальный радиус | I | (mm) | 9,840 |
| Максимальная глубина копания на 8-футовой ровной земле | J | (mm) | 6,830 |
| Минимальный радиус копания на 8-футовой ровной земле | K | (mm) | 3,720 |
| Минимальный радиус поворота | L | (mm) | 5,240 |
| Угол выдвижения ковша | M | (°) | 178 |
| Радиус поворота хвоста | N | (mm) | 3,960 |
